Система зв’язку 170 МГц — інноваційне рішення для керування FPV-дронами в умовах активного РЕБ на частоті 160–180 МГц з використанням модуляції LoRa.
Ми перенесли протокол SBUS / Crossfire у VHF-діапазон, на якому не працює більшість засобів радіоелектронної боротьби.
Завдяки вузькосмуговій модуляції LoRa система утримує стабільний зв’язок навіть при SNR до –20 дБ.
Працює без прямої видимості: сигнал проходить рельєф, дим, забудову.
Система протестована на полігонах Brave1 і в реальних бойових умовах — не глушиться навіть купольними РЕБ.
Дальність зв’язку — понад 40 км
Компактна, інтегрується у будь-який дрон через SBUS
Постачається з антеною Yagi, катушкою з кабелем та блоком TX
Основні характеристики:
-
Частотний діапазон: 160–180 МГц (VHF)
-
Модуляція: LoRa (вузькосмугова, стійка до перешкод)
-
Протокол керування: SBUS / Crossfire (з шифруванням)
-
Дальність зв’язку: понад 40 км
-
Стійкість до РЕБ: працює при SNR до –20 дБ, не глушиться навіть купольними РЕБ
-
Робота без прямої видимості: сигнал проходить рельєф, дим, забудову
-

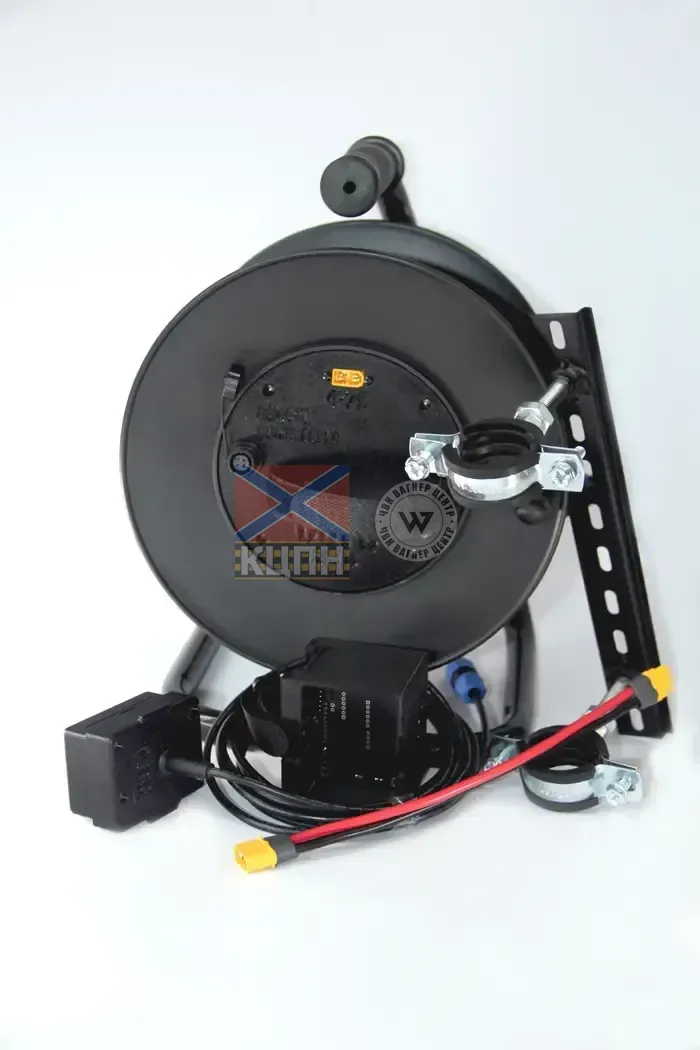

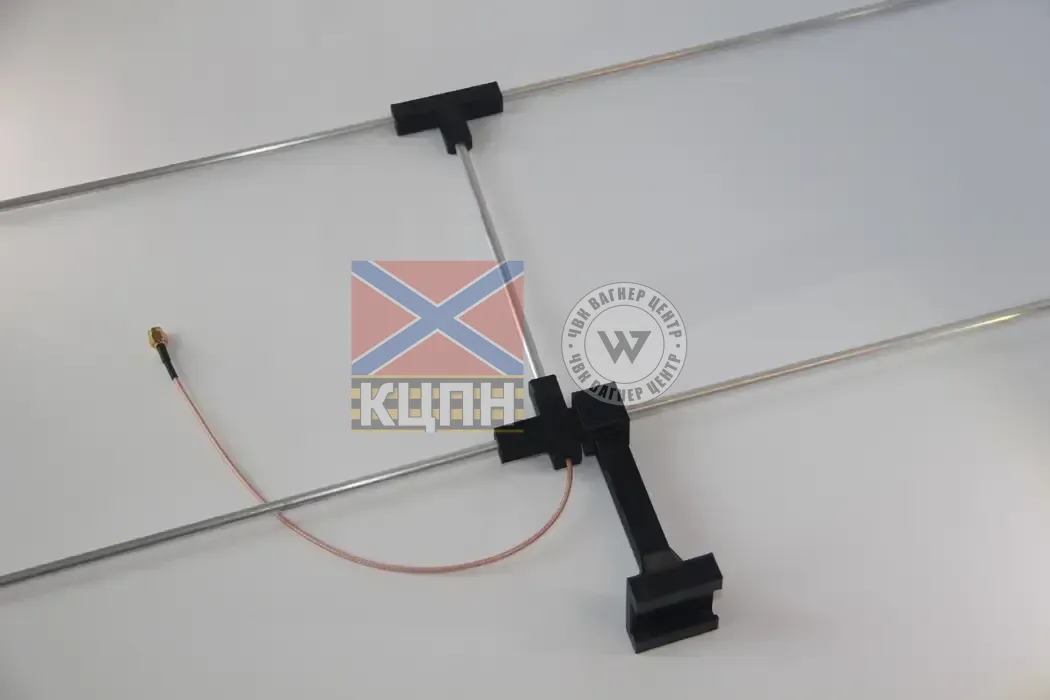

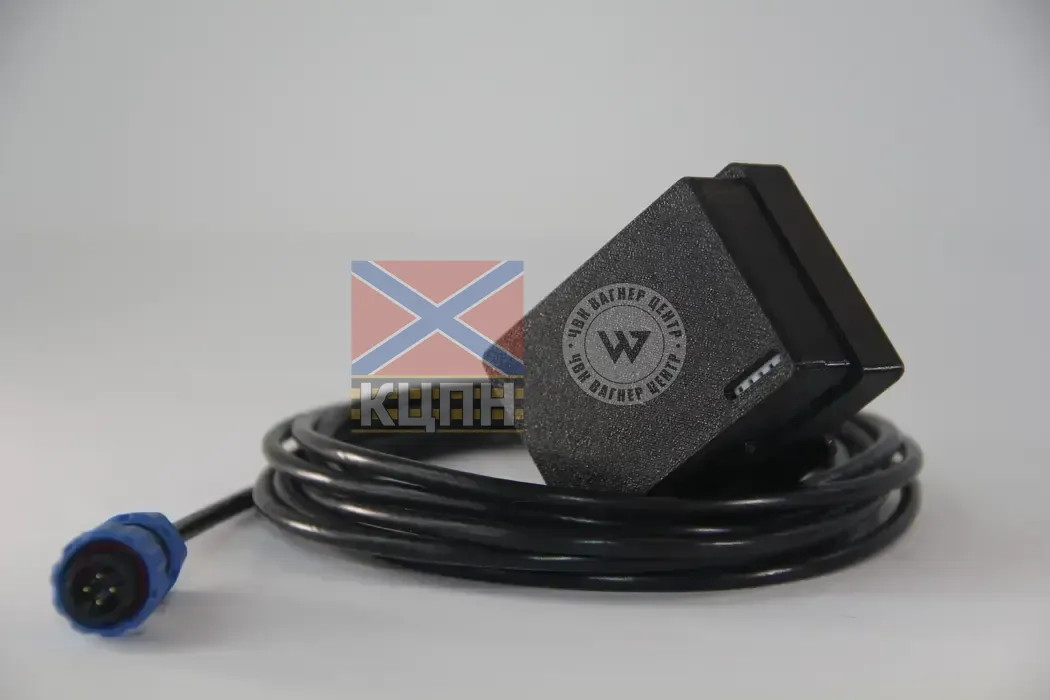

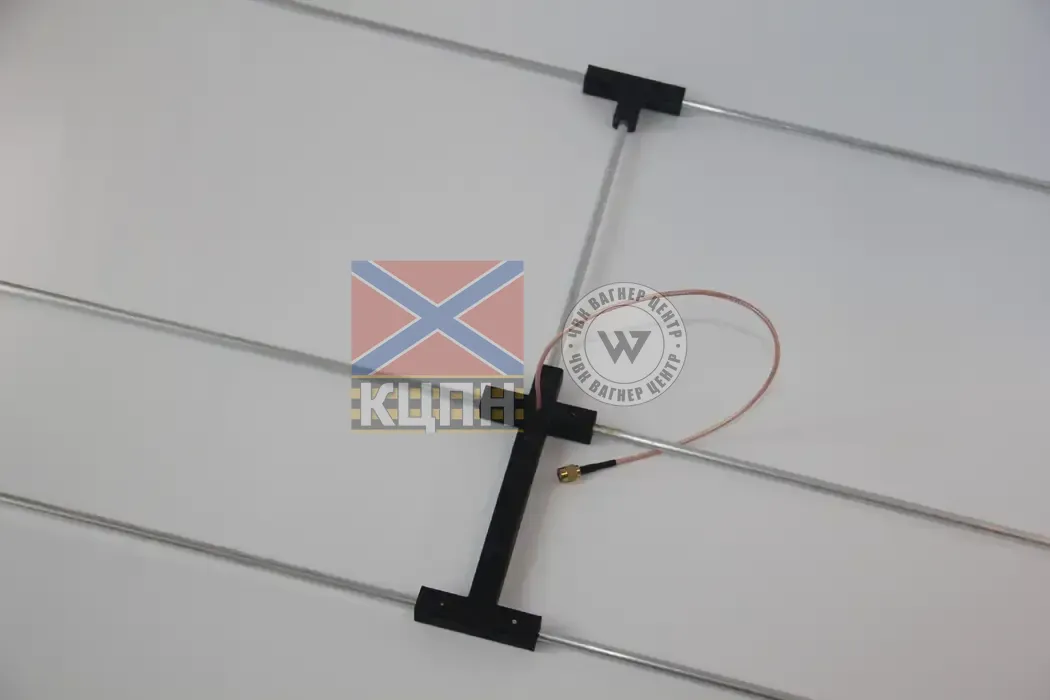

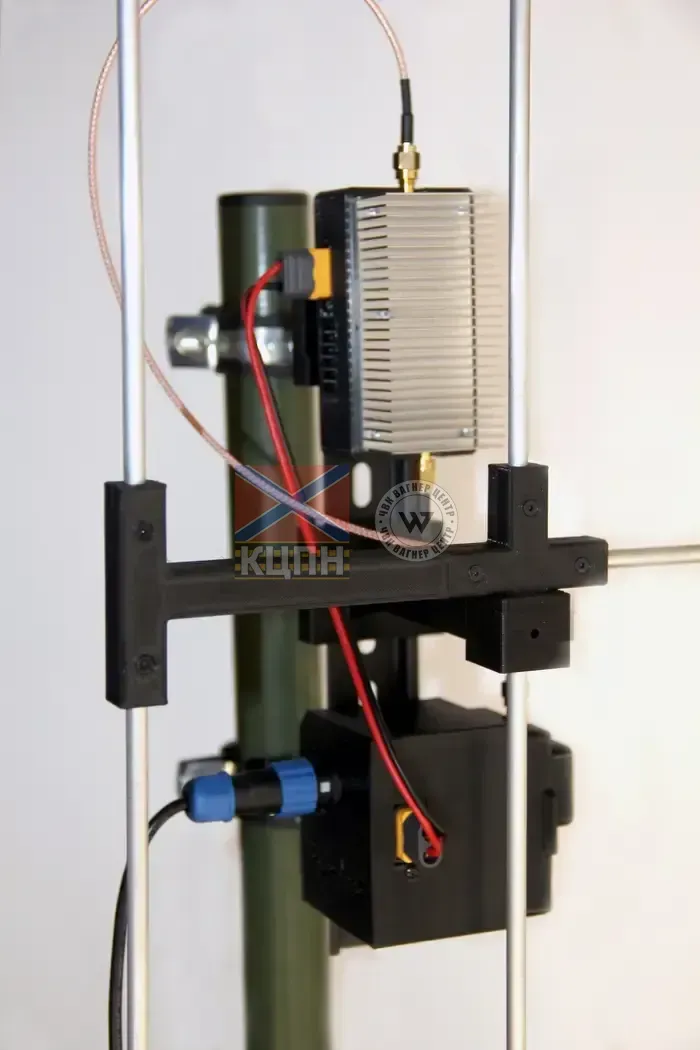

Схема зборки: TX + антена Yagi 3x + катушка з кабелем
-
Довжина кабелю: базово 25 м, можливе розширення до 200 м
-
Живлення: 6S2P
-
Потужність передавачів (Вт): 3 / 1 / 0 (наземка / ретранслятор / борт)
-
Інтерфейси: UART / SBUS (до 16 каналів)
-
IP-захист: IP65
-
Затримка (G2G): 7 мс
-
Пропускна здатність: < 0.05 Mbit/s
-
Сумісність: будь-який дрон з SBUS, зокрема TOKKO
-
Ширина робочої смуги: 10 МГц
-
Підсилення антен (наземка / ретранслятор / борт): 10 / 6.4 / 2.4 dBi
-
Поляризація: Горизонтальна / Вертикальна
-
Тип роз’єму: SMA
-
Матеріали: Алюміній / PETG / Мідь
-
Ширина діаграми направленості: 68–70° (Yagi), 180° (бортова)
-
Функції захисту: Захист плат, оновлення прошивки через UART
-
Функція протидії завадам: ППРЧ (frequency hopping)
-
Гармоніки поза робочою смугою: 0 dB
-
Стійкість до РЕБ: працює при SNR до –20 дБ, не глушиться купольними РЕБ
