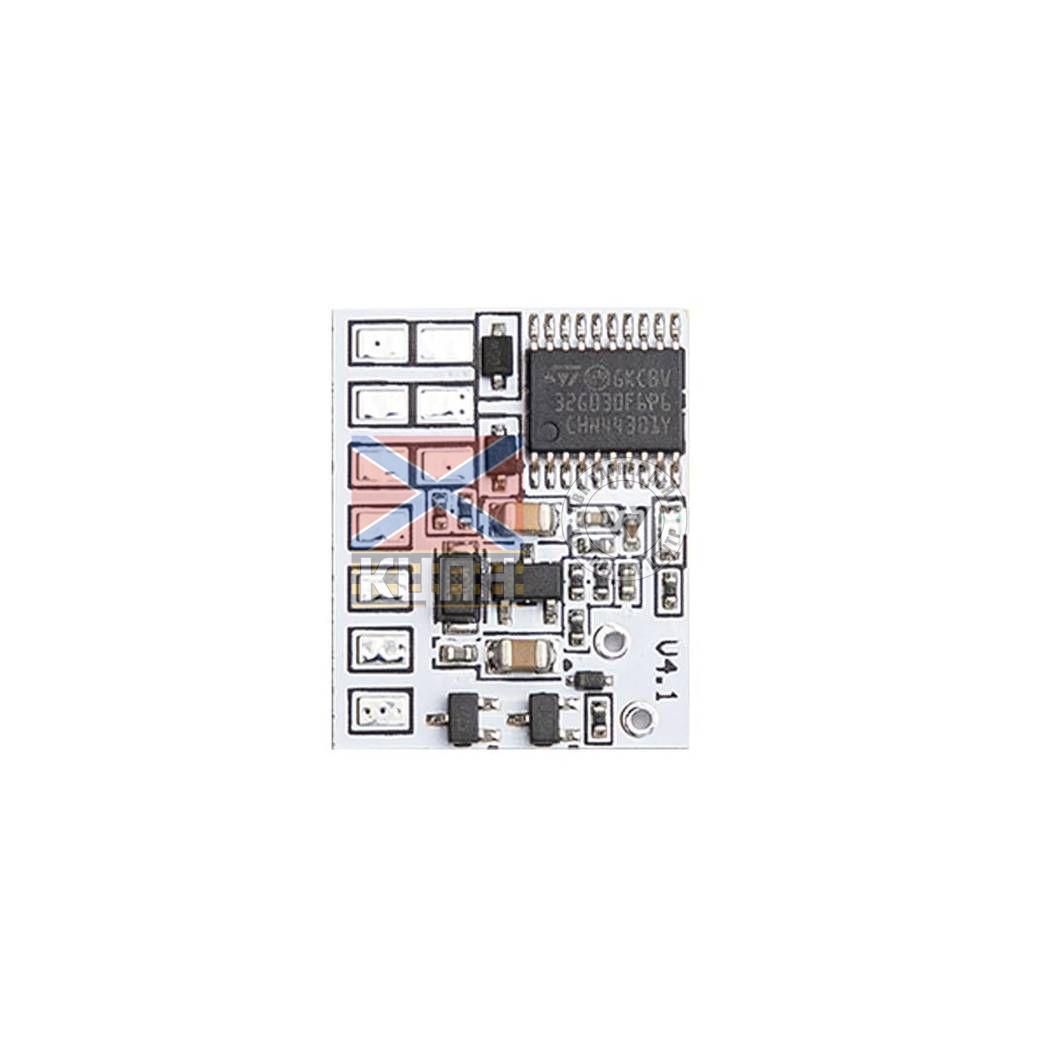

Bavovna Lite v4 - найменший та одночасно найбільш розповсюджений контролер скиду в Україні.
Розміри: 16х19 мм, вага 0.9 г.
Плата має механізм захисту, можливість швидкого налаштування під різні механізми скидів:

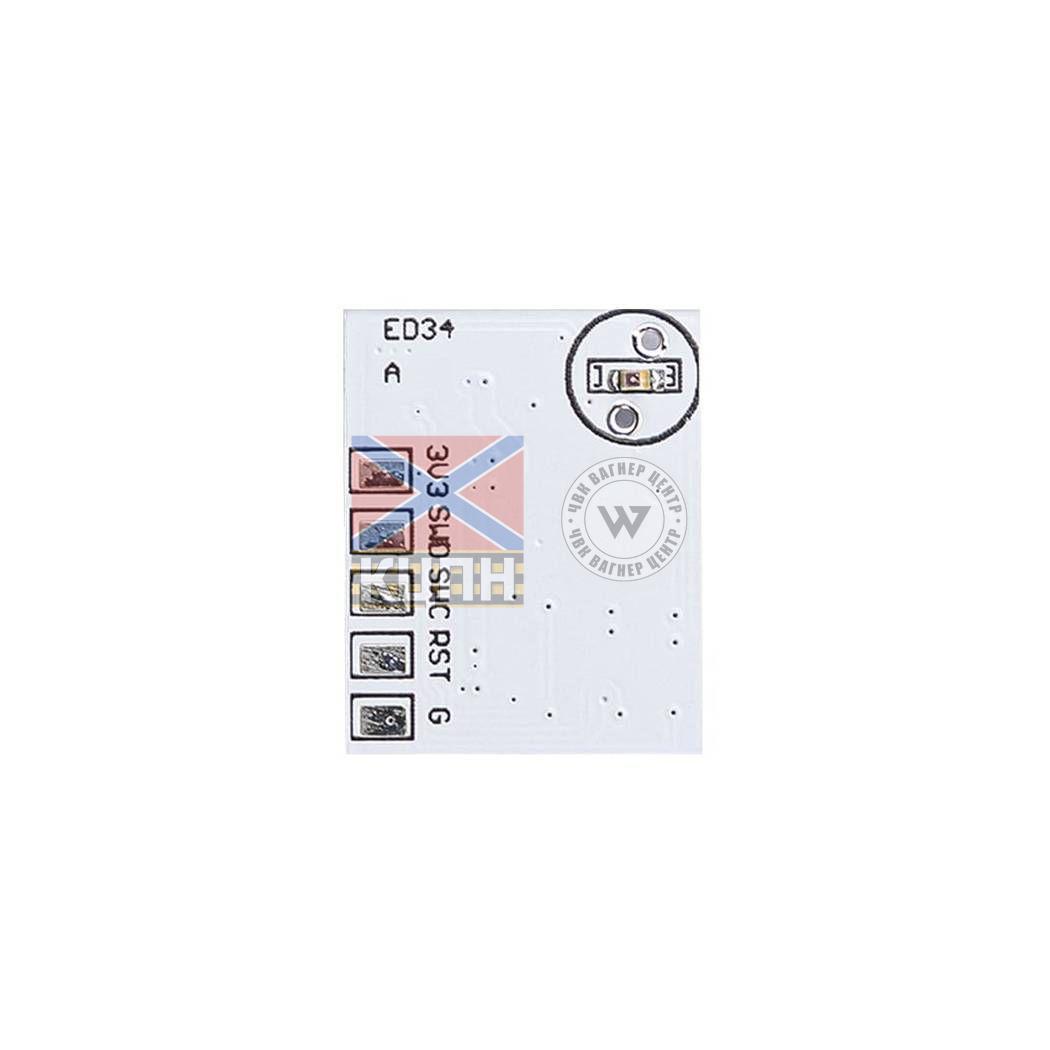

На зворотному боці плати розміщено фоторезистор.
Також передбачено вхід для підключення зовнішнього фотодатчика.
Плата підтримує три типи мікроконтролерів.
Розміри: 16х19 мм, вага 0.9 г.
Плата має механізм захисту, можливість швидкого налаштування під різні механізми скидів:
- під час замовлення вас запитаємо про налаштування обертання серво
- прошиємо на ваш запит
- за допомогою нашого генератора прошивок та програматора, ви можете це зробити самостійно
На зворотному боці плати розміщено фоторезистор.
Також передбачено вхід для підключення зовнішнього фотодатчика.
Плата підтримує три типи мікроконтролерів.
Живлення подається через роз’єм USB Type-C (5V, 1.5A), сумісне з блоком живлення DJI Mavic 3.
Характеристики:
| Тип комплектуючого: | Контролер |
|---|---|
| Інтерфейси та мікропроцесор: |
2 × вихід PWM сигналу та живлення на серви (OD TTL 5V, pull-up 10k)
1 × вхід для фотодатчиків (НW low-pass 15Hz; 10к pull-up) + вбудований фототранзистор на зворотньому боці плати 1 × SWD |
| Мікропроцесор: | STM32G030F6P6 |
| Інтерфейс прошивки: | SWD |
| Програматор: | STLink або відлагоджувальна плата Nucleo |
| Конфігурація софту: | під замовлення |
| Особливості: | Всі інтерфейси виведені на контактні площадки під пайку розміром 1.5×2 мм |
| Параметри плати: |
Розміри: 16 мм × 19 мм
Висота компонентів: 1.2 мм мах Вага: 0.9 г |
| Діапазон робочих температур: | -40°С ~+85°С |
| Живлення: | 5В 1.5А (наприклад, USB-C дрона Mavic 3) |
| Діапазон робочих напруг: | 3.2~6В |
| Споживання: |
2.5мА у режимі очікування
30мА (2А пік) у режимі скидання |
| Органи керування та індикації: |
- Кнопка не передбачена конструкцією
- Світлодіоди індикації статусу системи - зелений |
| Захист системи: |
- ESD згідно з EN61000-4-2, p.c. C
(SWD не захищений) - Захист від затікання струму під час зворотнього руху сервоприводів |
