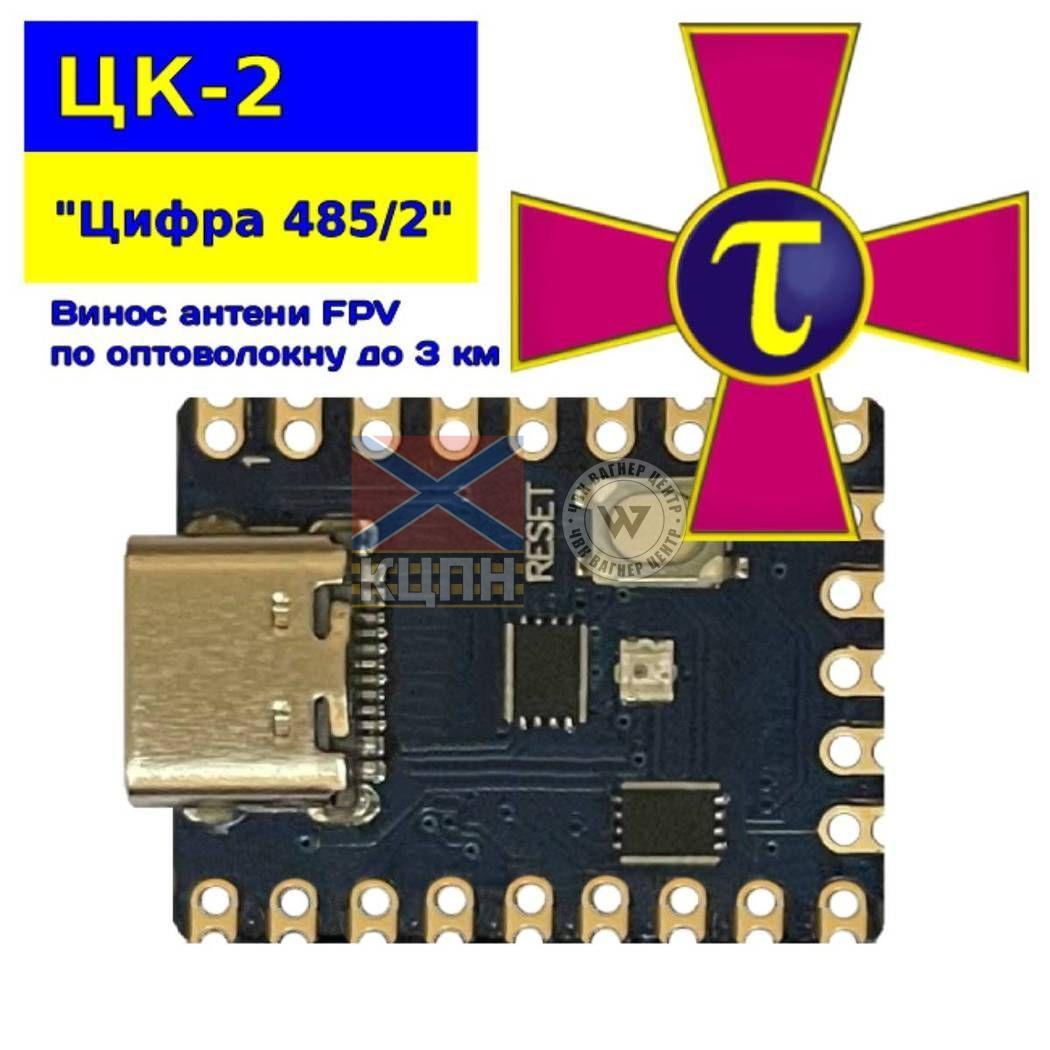

Конвертер інтерфейсів ЦК-2 реалізує віддалений канал керування трасивером (і телеметрію в зворотній бік), в тому числі через інкапсуляцію в інтерфейс RS485. Сумісний із аналого/цифровими модулями оптичного зв’язку. Дозволяє замість готових дорогих спеціалізованих комплектів використовувати більш дешеве рішення для оптичного виносу керування до 3 км. Наземний модуль підключається до пульта замість трансивера керування. Повітряний модуль заміняє на дроні стандартний приймач CRSF/ELRS. Не потребує налаштувань, працює "із коробки"
Апаратна частина виготовляється із широко доступних готових плат.
Параметри
- Двонаправлена передача по протоколу CRSF/ELRS
- Незалежний напівдуплекс RS485 (канал дрон<->земля)
- Швидкість каналу дрон-земля 115К (типовий ліміт модулів RS485 для оптики)
- Передача керування на борт із затримкою ~10мс (100Гц)
- Передача телеметрії з борту на пульт
- Автоматична корекція протоколу для пультів OpenTx/EdgeTx
- Автоматичне балансування каналу керування / телеметрія
- Автодетекція швидкості обміну з пультом (до 400К/250Гц)
- Детекція втрати (обриву) каналу
- Вага модуля 8г (з роз'ємами)
Спеціальні можливості
Система детекції втрати вхідного каналу видає сигнал, що дозволяє вимкнути трансівер та/або відео приймач просто вимкнувши пульт. Це суттево економить енергію акумлятора виноса.
Варіанти виконання виробу
- ЦК-2P-GND: Модуль "База" Прошивка, що працює на наземній станції
- ЦК-2Р-ANT: Модуль "Антена" Прошивка, що працює на аттеному блоці
Для повного рішення потрібні модуль "База" та модуль "Антена".
Довідково: В документації ЦК-2 готовий мікроконтролер з прошивкою називається ЦК-4У (узгоджувач інтерфейсів).
Інтеграція
- Схему побудови виносу антени по оптоволокну до 3 км викладено в інструкції ЦК-2 "Цифра 485/2"
- Повний комплект корпусних деталей (в т.ч. моделі для 3D друку) для виносу антени по оптоволокну викладено в інструкції АР-5 "Релайн Оптик"
Для отримання доступу до інструкцій звертайтесь до представників виробника (див. розділ контакти).
