Призначення: модуль приймача для керування БПЛА/НРК в умовах наявності електромагнітних завад.
Розроблений для використання з безпілотниками, що швидко змінюють позицію у просторі, має систему перемикання антен для компенсації нулів діаграм направленості і стабільного приймання сигналу незалежно від кута повороту приймача відносно передавача.

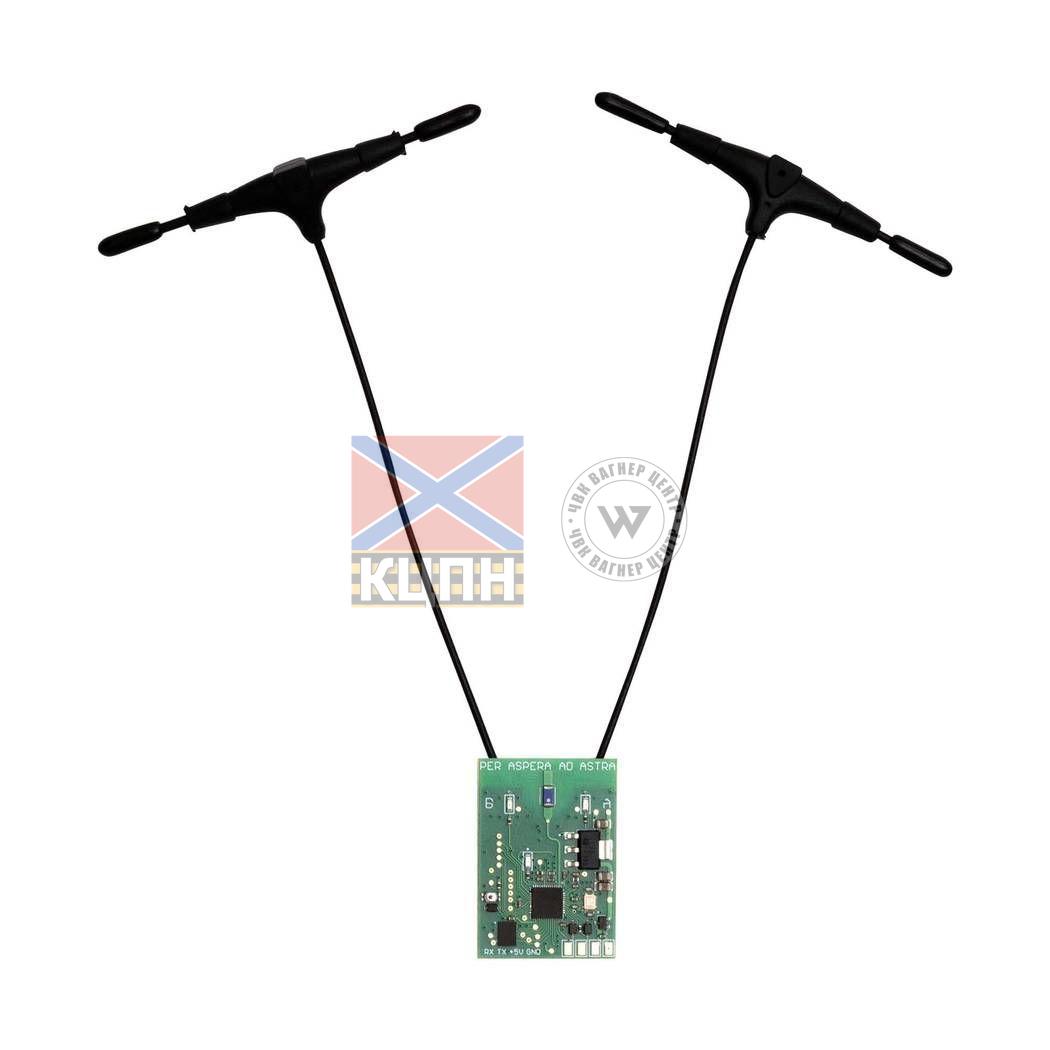

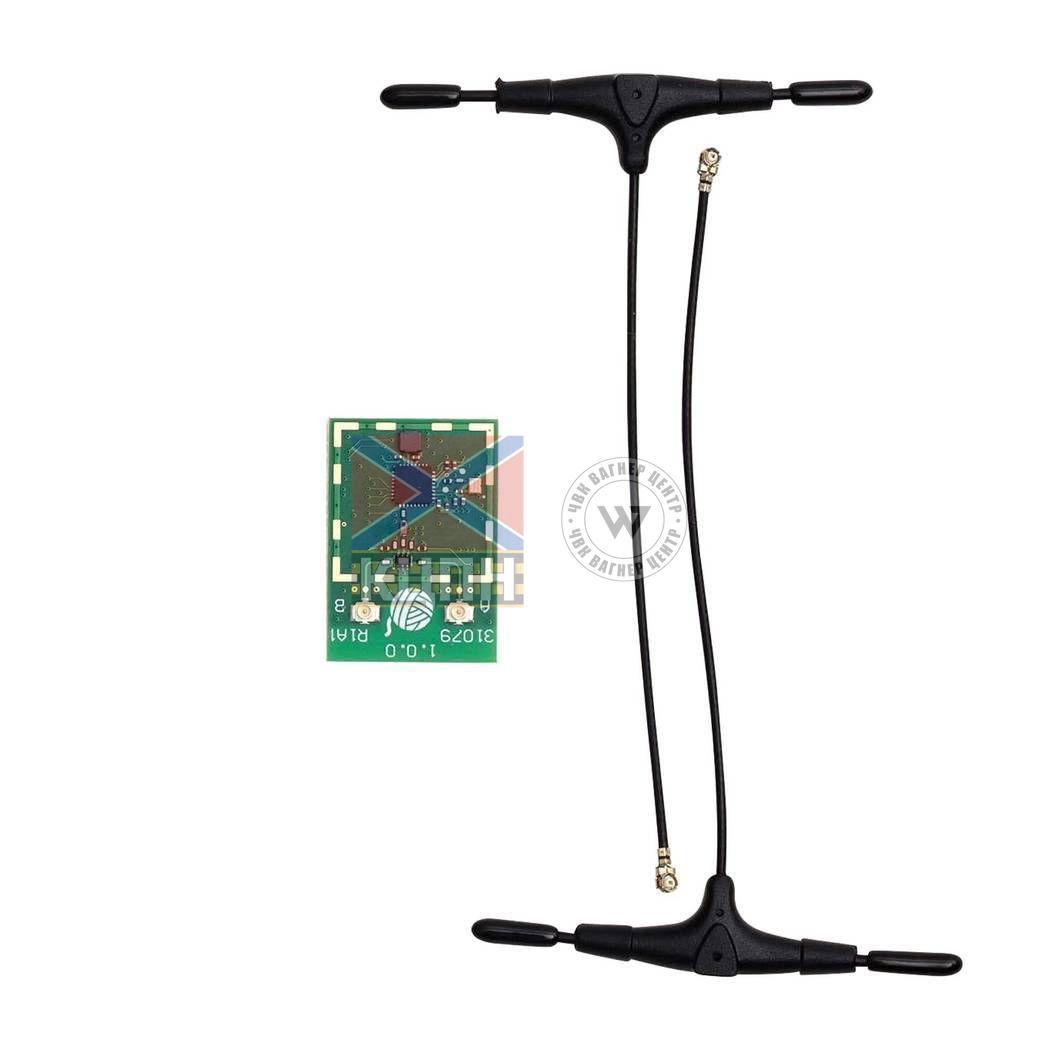

Комплектація Приймача Ariadna R1A1:
- приймач -1 шт.
- термозбіжна трубка - 1 шт.
- антенна типу діполь - 2 шт.
- інструкція з експлуатації - 1шт.

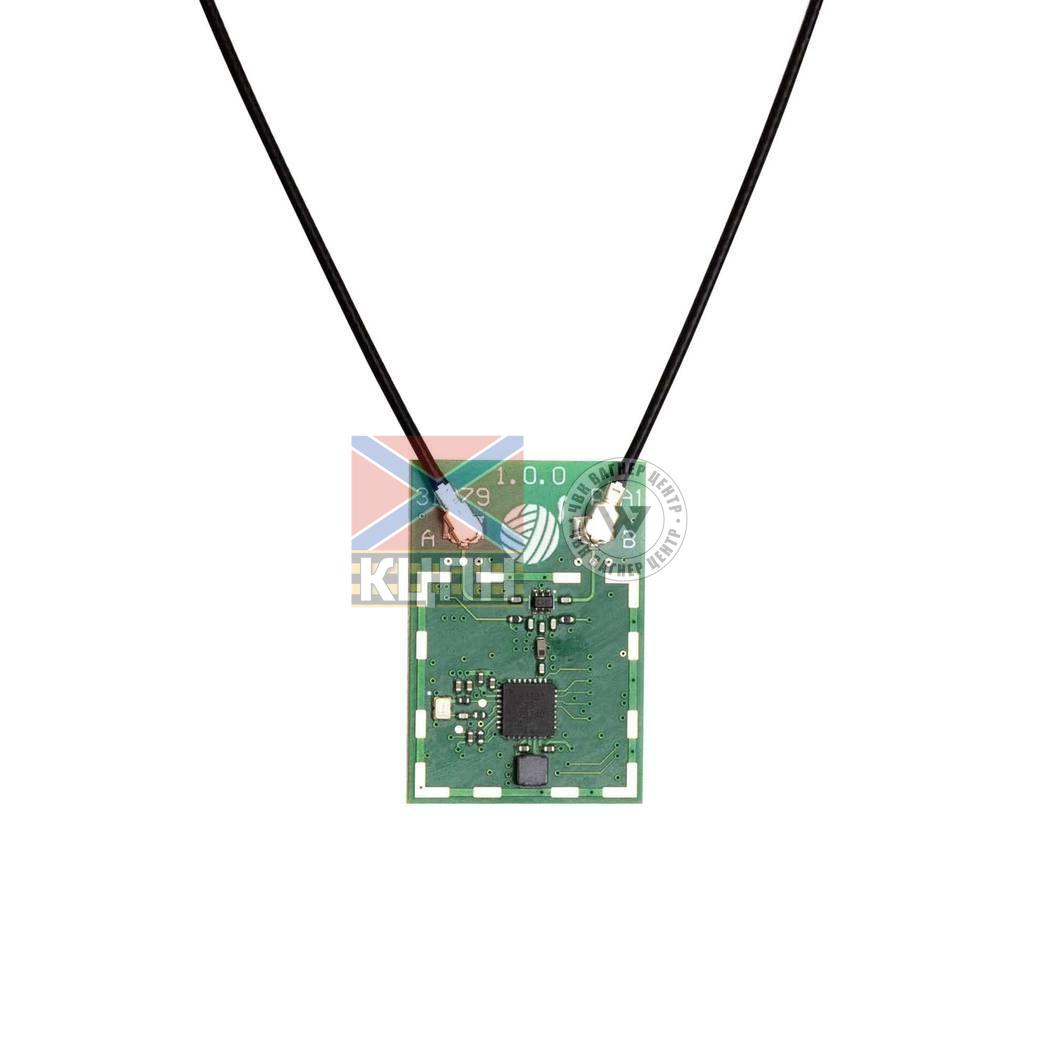

Постачається в розібраному вигляді: необхідно підключити антени до плати, після чого провести монтаж шляхом пайки проводів цифрового інтерфейсу комунікації та обтягнути пристрій термозбіжною трубкою.
Після цих операцій пристрій готовий до використання.
Характеристики:
| ПРИЙМАЧ | Так |
|---|---|
| Діапазон робочих частот, МГц | 1800–2150* |
| Макс. вихідна потужність сигналу телеметрії, дБм | 22 |
| Тип модуляції керуючого сигналу | LoRa |
| Чутливість приймача на частоті 1950 МГц, на швидкості 50 пакетів/секунду, дБм | -117 |
| Тип роз’єму антенного входу | U.FL - M |
| Імпеданс антенних входів, Ом | 50 +/-20% |
| Тип інтерфейса з’єднання з хостом | UART |
| Логічний рівень інтерфейса з’єднання, В | 3,3 |
| Прошивка приймача: | MIL ELRS |
| Роз’єм живлення приймача: | XT-30-Male |
| Напруга живлення приймача, В: | 5 +20% -5% |
| Струм споживання приймача, мА – у піку: | 200 |
| Струм споживання приймача, мА – у режимі приймання: | 70 |
| Габарити приймача, мм – модуль R1A1 (плата): | 33×23×5 |
| Вага приймача, г – модуль R1A1 (плата): | 5 |
| Вага приймача, г – модуль R1A1 (з антенами): | 15 |
АНТЕНА:
- Тип антенного кабеля - RG117
- Тип роз’єму антенного кабеля - U.FL-F
- Тип антени з комплекту поставки - диполь
- Довжина кабеля антени з комплекту поставки, мм - 100**
- КСХ антени з комплекту поставки на центральній частоті 1950 МГц, не гірше ніж - 2
