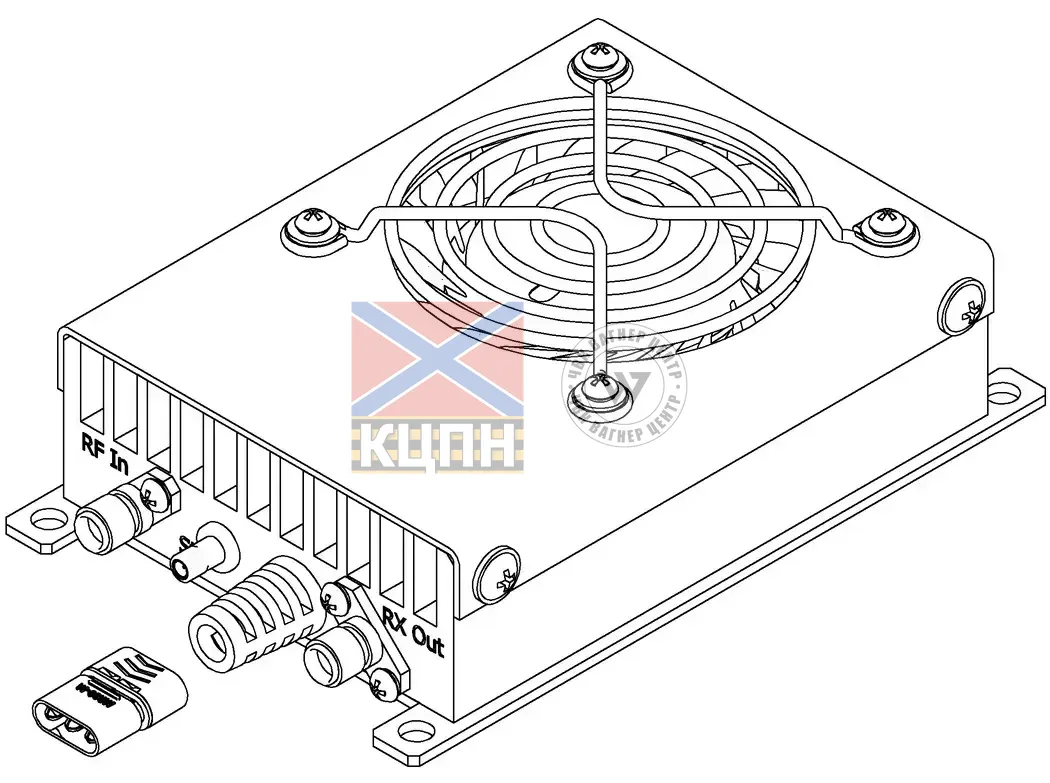

Двухрежимний підсилювач (прийом-передача) TLSU-15-F4 робочий діапазон 370-510 МГц, вихідна потужність не менше 14 Вт з вбудованим комутатором. Призначений для забезпечення двостороннього напівдуплексного зв’язку в системах керування безпілотними роботизованими комплексами. В режимі «Передача» Модуль забезпечує підсилення сигналів з частотною модуляцією та приймання сигналів з низькими втратами в режимі «Прийом». Для забезпечення високого ККД підсилювач підтримує регулювання вихідної потужності за допомогою зміни напруги живлення вихідного каскаду.
| Параметр | Значення |
|---|---|
| Номінальна вихідна потужність, Вт, не менше | 14 |
| Номінальна вхідна потужність, мВт | 25 |
| Максимально допустимий рівень вхідної потужності, мВт, не більше | 80 |
| Напруга живлення «+Vр», В, в межах | +5…+12,5 |
| Напруга живлення «+Vdr», В, в межах | +10…+13,5 |
| Струм споживання «Is», А, не більше | 2,3 |
| Струм споживання «Idr», А, не більше | 0,4 |
| Загальний коефіцієнт корисної дії, %, не менше | 55 |
| З’єднувачі «RF In», «RX Out» та «Antenna» | SMA(f) |
| З’єднувач «Str» | SMB(m) |
| З’єднувач живлення | MR30-F |
| Діапазон робочих частот, МГц, в межах | 370…510 |
| Модуляція вхідного сигналу | FSK, GFSK, Lora |
| Рівні керування сигналу «Str», В | +3…+5 |
| Логічний рівень сигналу «Str» в режимі «Прийом» | 0 |
| Логічний рівень сигналу «Str» в режимі «Передача» | 1 |
| Затримка між переднім фронтом сигналу «Str» і початком режиму «Прийом/Передача», мкс, не менше | 10 |
| Затримка між завершенням режиму «Прийом/Передача» і спадом сигналу «Str», мкс, не менше | 5 |
| Тривалість режимів «Прийом» та «Передача», мс, не менше | 1 |
| Втрати в каналі приймання «Antenna» - «RX Out» в режимі «Прийом», дБ, не більше | 2,5 |
| Розв’язка між каналами передачі та приймання «Antenna» - «RX Out» в режимі «Передача», дБ, не менше | 40 |
| Робоча відносна вологість середовища, не більше, % | 98 |
| Габаритні розміри Модуля (Д×Ш×В), мм | 120×75×33 |
| Маса Модуля, г, не більше | 220 |
