Пристрій відповідає вимогам військового стандарту MIL-STD-810
Завдяки 12-шаровій платі із високим коефіцієнтом щільності струму та чудовою термостійкістю, цей ESC створений, щоб витримувати найсуворіші випробування щоденних польотів. З вбудованими потужними TVS, стрибки напруги пом'якшуються.
ESC досягає відмінного співвідношення потужності до ваги без потреби встановлювати потужні радіатори, зосереджуючись на розсіюванні тепла з нуля.
1. Основні характеристики
2. Електричні характеристики
|
Параметр |
Значення |
|
Вхідна напруга |
15–53 В (5–12S LiPo) |
|
Вихідний струм(довготривалий) |
до 130 А |
|
Вихідний струм(короткочасний) |
150A пік (60с) (1) , 160A пік (30с) (1) , 180A (5с) (1) |
|
Споживання у режимі очікування (Вт) |
0.2 Вт |
|
BEC (вбудований стабілізатор живлення) |
Ні |
|
Захисти |
від перегріву / від зміни полярності/ від завищеної напруги |
3. Механічні характеристики
|
Параметр |
Значення |
|
Розміри (ДхШхВ)(максимальні) |
39 x 77 x 16.5 мм |
|
Вага (без кабелів) |
48 г |
|
Типи роз’ємів живлення/сигналів |
без роз'ємів |
|
Монтажні отвори та їх розташування |
без монтажних отворів |
● Підтримка телеметрії (температура, RPM)
● Сумісність з протоколами Servo PWM, Dshot(300, 600)
● Двонаправлений Dshot
● Зміна частоти ШІМ динамічно в заданих межах чи автоматично від RPM
● Конфігурація онлайн через веб сторінку, чи за допомогою утиліти
● Синусоїдальний режим запуску, для розгону великогабаритних двигунів
● Підтримка гальмування двигуном для управління наземними ТЗ

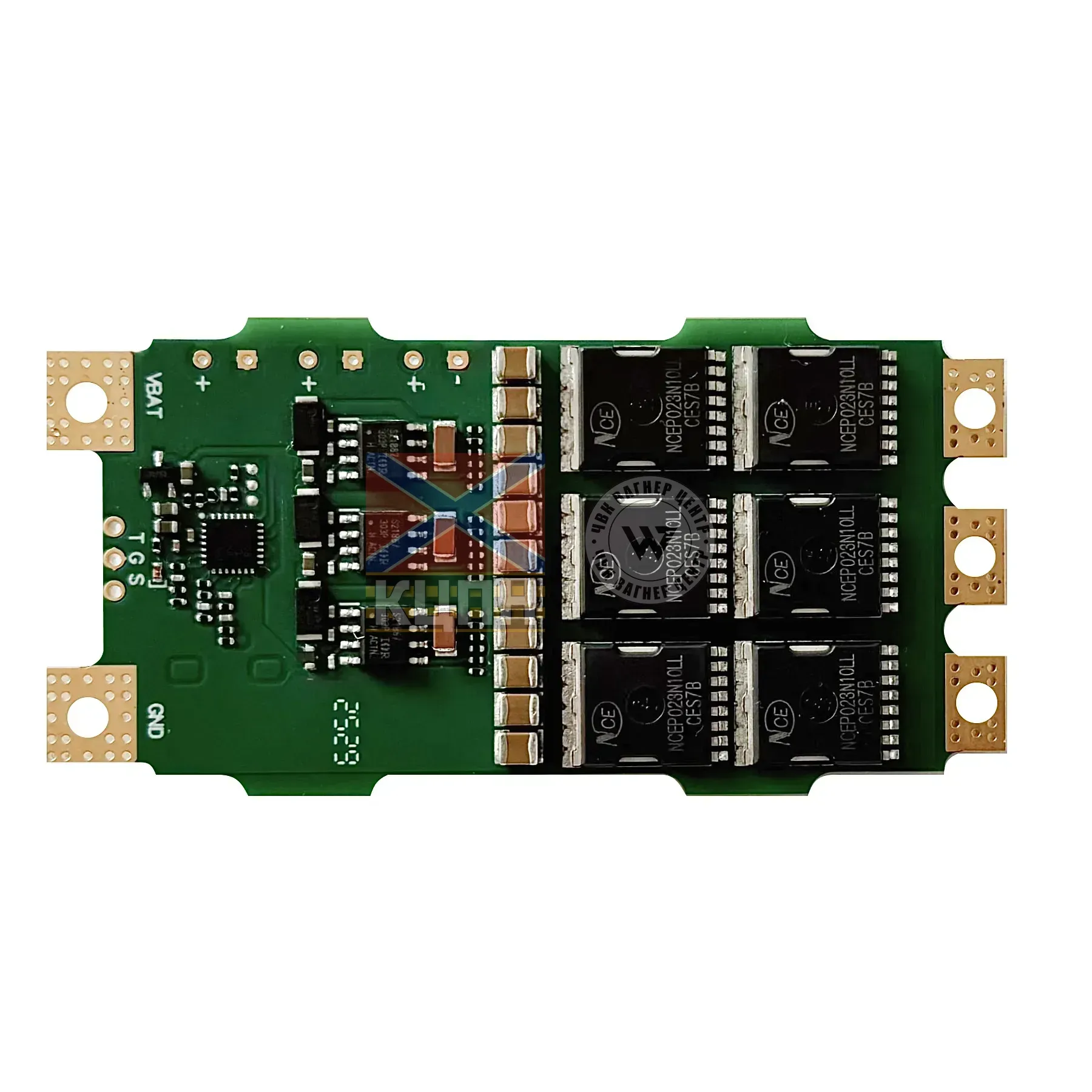

● Посилена багатошарова плата із товстими шарами міді та двостороннім
монтажем компонентів
5. Умови експлуатації
|
Параметр |
Значення |
|
Робоча напруга |
15–53 В (5–12S LiPo) |
|
Максимальний струм |
до 180 А |
|
Частота PWM |
8-24 kHz |
|
Тип управління |
Servo PWM, DShot(300, 600) |
|
Підтримка зворотного ходу |
Так |
|
Відповідність стандартам |
RoHS, MIL-STD-810 |
|
Робоча температура |
-20°C ... +49°C |
|
Параметр |
Значення |
|
Робоча температура |
-20°C ...+49°C |
|
Вібростійкість |
10-500 Гц/rms=1.04g |
